Беспроводная зарядка своими руками: полное руководство по созданию и использованию

Введение в мир беспроводной зарядки

*Зарядка с беспроводной передачей электричества. Не нужно подключать и отключать кабель телефона!*

Беспроводная зарядка — технология, которая еще недавно казалась фантастикой, сегодня становится все более доступной для обычных пользователей. Но что делать, если хочется не просто купить готовое устройство, а создать его самостоятельно? Можно ли сделать беспроводную зарядку своими руками, и насколько это сложно? Сейчас разберёмся!

История беспроводной передачи энергии уходит корнями в эксперименты Николы Теслы, который в конце XIX века демонстрировал возможность передачи электричества без проводов. Современные технологии (например, тончайшая медная проволока) значительно упростили этот процесс, сделав его доступным для домашнего использования.

В этой статье мы подробно рассмотрим:

• Принципы работы беспроводной зарядки
• Необходимые компоненты для самостоятельного изготовления
• Пошаговые инструкции по сборке
• Альтернативные варианты реализации
• Преимущества и недостатки самодельных решений

Как работает беспроводная зарядка: основы технологии

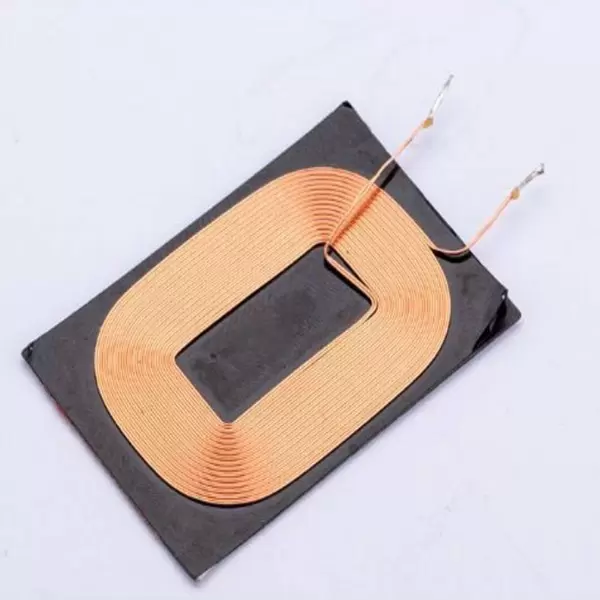

*Вот так выглядит катушка с модулем зарядки.*

Принцип работы беспроводной зарядки основан на явлении электромагнитной индукции. По сути, это трансформатор, где первичная обмотка (передающая катушка) и вторичная (приемная катушка) разделены воздушным промежутком вместо общего сердечника.

Когда через передающую катушку пропускают переменный ток, вокруг нее создается переменное магнитное поле. Если в это поле поместить приемную катушку, в ней наводится электрический ток — именно так энергия передается без проводов.

Современные беспроводные зарядки работают по стандарту Qi (произносится «чи»), который поддерживает два режима:

• Базовый профиль мощности (BPP) — до 5 Вт
• Расширенный профиль мощности (EPP) — до 15 Вт для быстрой зарядки

Важно понимать, что эффективность передачи энергии сильно зависит от расстояния между катушками и их точного совмещения. Именно поэтому в коммерческих продуктах часто используются системы позиционирования с магнитами или несколькими катушками.

Компоненты для самодельной беспроводной зарядки

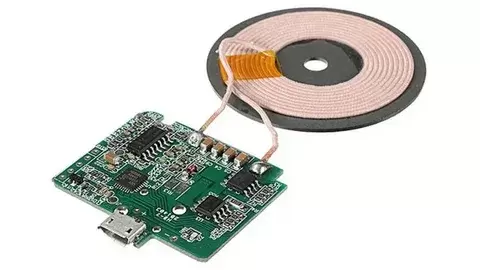

*Катушка для передачи электричества по воздуху. Плоская и широкая.*

Для создания собственной беспроводной зарядки вам понадобятся следующие основные компоненты:

Передающая часть (зарядная станция):

• Микросхема формирователя импульсов (например, NE555)
• Мощный полевой транзистор (IRF-Z44 или аналоги)
• Стабилизатор напряжения (7805)
• Конденсаторы (10n, 100n, 10µ)
• Резисторы (10 Ом и 1 кОм)
• Медная лакированная проволока (сечением 1 мм для катушки)
• Источник питания (например, зарядное устройство от телефона)

Приемная часть (для телефона):

• Выпрямительный диод (M4 или аналогичный)
• Конденсатор сглаживающий
• Медная лакированная проволока (0,35-0,4 мм)
• Разъем для подключения к телефону

Многие из этих компонентов можно найти в старых электронных устройствах или приобрести в радиомагазинах за небольшую стоимость. Для приемной части можно также использовать готовый модуль от китайских производителей, что значительно упростит задачу.

Пошаговая инструкция по сборке

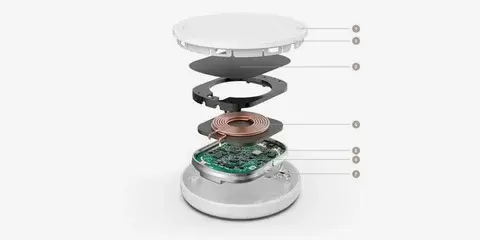

*Вот так устроена зарядная станция беспроводной зарядки.*

1. Изготовление передатчика

Для изготовления передатчика (станции) нужно собрать типовую схему генератора на основе NE555. На макетной плате или на печатной.

Затем нужно изготовить передающую катушку из проволоки диаметром 1 мм, намотать 25 витков. Проволока для катушки обязательно должна быть лакированная, чтобы была изоляция и катушка не замыкалась внутри между частями проволоки. Катушка должна быть плоская, для электромагнитной передачи нужны плоские катушки. Намотать такую катушку будет удобно на какую-то форму, например, коробку от CD диска. Форма должна состоять из плоскости с цилиндрическим выступом. У катушки должны быть концы по 10-15 см для удобства пайки.

Далее катушку нужно скрепить, чтобы обратно не размоталась. Можно эпоксидной смолой или клеем, также подойдёт горячий клей.

Теперь подключаем катушку к выводу схемы через полевой транзистор, затем подключаем питание 5В, например, от зарядки для телефона.

_ВНИМАНИЕ!!_ Перед подключением питания убедитесь, что линии питания не замкнуты, чтобы избежать порчи источника питания или возгорания схемы! Для этого возьмите мультиметр, включите режим диодной прозвонки, затем приложите щупы мультиметра к контактам питания схемы. Если в вашем мультиметре есть динамик, то в случае короткого замыкания схемы мультиметр будет пищать. У любого мультиметра на дисплее в случае замыкания будет отображаться число, близкое к нулю (нулевое сопротивление = КЗ)

2. Изготовление приемника

1. Намотайте приемную катушку:

- Используйте более тонкий провод (0,35-0,4 мм)

- Сделайте 30 витков в плоской спирали диаметром около 4 см

- Это уменьшит толщину приемного модуля

2. Соберите выпрямительную схему:

- Подключите диод для выпрямления переменного тока

- Добавьте сглаживающий конденсатор

- Проверьте выходное напряжение мультиметром (должно быть около 4-5В)

3. Подключите выход к разъему зарядки телефона или напрямую к аккумулятору.

3. Тестирование и настройка

1. Разместите передатчик и приемник на расстоянии 3-5 мм друг от друга.

2. Проверьте наличие зарядного тока на телефоне или с помощью мультиметра.

3. При необходимости увеличьте число витков или измените частоту генератора для улучшения эффективности.

Важно помнить, что наличие металлических предметов рядом с катушками может вызвать их сильный нагрев, поэтому корпус лучше делать из дерева или пластика.

Альтернативные варианты реализации

Если вам не хочется собирать схему с нуля, можно использовать готовые модули с AliExpress или других площадок. Например:

1. Готовые зарядные станции — можно купить за 3-5 долларов и просто встроить в самодельный корпус.

2. Разборка готовых устройств — некоторые умельцы разбирают дешевые беспроводные зарядки и адаптируют их для своих нужд, например, для установки в автомобиль.

3. Использование специализированных микросхем — вместо NE555 можно применить готовые контроллеры беспроводной зарядки, которые обеспечивают лучшую эффективность и соответствие стандарту Qi.

Один из пользователей описал свой опыт создания автомобильной беспроводной зарядки для Mazda CX-5. Он использовал готовый модуль, который разместил в переделанном 3D-печатном лотке подлокотника. Это пример практичного применения технологии без глубокого погружения в электронику.

Преимущества и недостатки самодельных решений

Преимущества:

• Низкая стоимость — можно уложиться в 3-5 долларов против 10-15 за фирменное устройство
• Возможность создания нестандартных форм и решений (встраивание в мебель, автомобиль и т.д.)
• Опыт и знания, полученные в процессе сборки
• Удовольствие от создания работающего устройства своими руками

Недостатки:

• Более низкая эффективность по сравнению с коммерческими продуктами
• Ограниченная мощность (обычно не более 1А против 2-3А у фирменных зарядок)
• Потенциальные проблемы с перегревом компонентов
• Несоответствие стандартам безопасности (важно быть осторожным)
• Необходимость определенных навыков в электронике

Как отмечают пользователи, самодельные зарядки часто заряжают телефон только до 98% и делают это медленнее, чем заводские устройства. Однако для многих это приемлемая плата за уникальность и низкую стоимость решения.

Советы по улучшению самодельной зарядки

1. Качество провода — используйте медный провод с хорошим лаковым покрытием, это уменьшит потери.

2. Точная настройка частоты — резонансная частота системы должна быть около 100-200 кГц для лучшей эффективности.

3. Экран от помех — добавление ферритовых пластин может улучшить характеристики.

4. Охлаждение — обеспечьте вентиляцию для мощных компонентов, особенно транзистора.

5. Качество питания — используйте хороший блок питания с достаточным током (не менее 2А).

Как показал опыт одного из пользователей, замена USB-кабеля на более качественный и короткий увеличила ток зарядки с 0,8А до 1,2А.

Безопасность при работе с беспроводной зарядкой

При создании и использовании самодельной беспроводной зарядки важно соблюдать меры предосторожности:

1. Не оставляйте устройство без присмотра во время работы — возможен перегрев компонентов.

2. Избегайте размещения металлических предметов рядом с катушками — они могут сильно нагреваться.

3. Не превышайте рекомендуемые напряжения и токи для компонентов.

4. Используйте только исправные источники питания с защитой от короткого замыкания.

5. При первых признаках перегрева или нестабильной работы отключите устройство.

Перспективы развития технологии

Беспроводная зарядка продолжает развиваться. Уже существуют стандарты для мощных устройств (до 65 Вт), ведутся работы по увеличению расстояния эффективной передачи энерги.

Компании вроде Energysquare разрабатывают новые технологии, такие как Power by Contact, которая использует прямой контакт для более эффективной передачи энергии без нагрева. Однако эти решения пока недоступны для самостоятельного повторения.

Для любителей DIY остается актуальным традиционный индукционный метод, который, несмотря на свои ограничения, позволяет создавать работающие устройства с минимальными затратами.

Заключение

Создание беспроводной зарядки своими руками — вполне реальная задача для человека с базовыми навыками в электронике. Хотя самодельные устройства обычно уступают коммерческим продуктам в эффективности и удобстве, они предлагают уникальные возможности для творчества и кастомизации.

Если вы хотите просто удобно заряжать телефон — возможно, проще купить готовое устройство за несколько долларов. Но если вам интересен сам процесс создания и возможность сделать что-то уникальное — смело беритесь за паяльник!

Как показывает практика, даже простейшая самодельная зарядка может успешно выполнять свои функции, доказывая, что будущее, где провода для зарядки станут не нужны, уже наступило. Главное — подходить к процессу творчески, но не забывать о технике безопасности.
