Легендарный таймер NE555: история, принцип работы и создание генератора

Одна из самых известных микросхем в истории радиотехники, которая работает в устройствах по всему миру уже более 50 лет.

Микросхема NE555 — это универсальный таймер, устройство для формирования одиночных и повторяющихся импульсов. С момента своего появления в 1971 году она стала настоящей легендой благодаря простоте, надёжности и невероятной универсальности. В этой статье вы узнаете об истории создания этого уникального устройства, его внутреннем устройстве и о том, как собрать на его основе практический генератор импульсов.

История создания легенды: рождение NE555

История NE555 начинается в разгар экономического кризиса в США летом 1970 года. Компания Signetics, специализировавшаяся на микроэлектронике, была вынуждена сократить половину персонала. Среди уволенных оказался и талантливый схемотехник Ганс Камензинд, который ранее разрабатывал для компании схемы фазовой автоподстройки частоты (ФАПЧ).

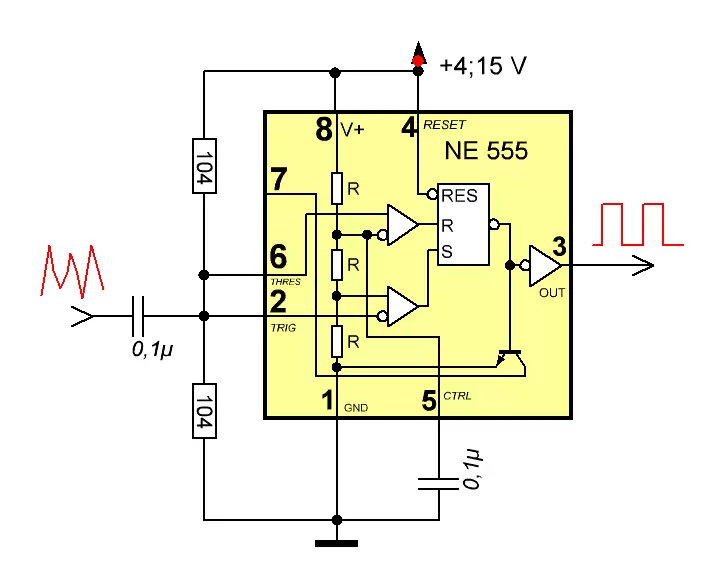

Несмотря на увольнение, Камензинд продолжил работу над аналоговыми схемами у себя в гараже. Изначально он отладил схему интегрального генератора, управляемого напряжением (ГУН), который впоследствии выпускался под именем NE566. Интересно, что эта схема содержала все структурные блоки будущего таймера 555 — делитель напряжения, компараторы, триггер и аналоговый ключ.

Камензинд предложил доработать NE566, превратив её в ждущий мультивибратор — генератор одиночных импульсов. Идея встретила сопротивление: многие полагали, что дешёвый интегральный таймер подорвёт сложившийся рынок операционных усилителей и стабилитронов. Лишь благодаря вмешательству руководителя продаж Арта Фьюри проект получил одобрение. Именно Фьюри придумал название NE555, где «NE» — префикс Signetics.

Долгое время Камензинду не удавалось упаковать схему в дешёвый восьмивыводной корпус — решение оказалось неожиданным: замена встроенного генератора стабильного тока на обычный резистор. В микросхеме ГУН такая замена была недопустимой, в микросхеме таймера она оказалась оправданной.

По настоянию Фьюри NE555 продавался по беспрецедентно низкой для своего времени цене — 75 центов за штуку, что в 1971 году сделало его недосягаемым для конкурентов. Микросхема содержала 23 транзистора, 16 резисторов и 2 диода.

Распространение и советский аналог

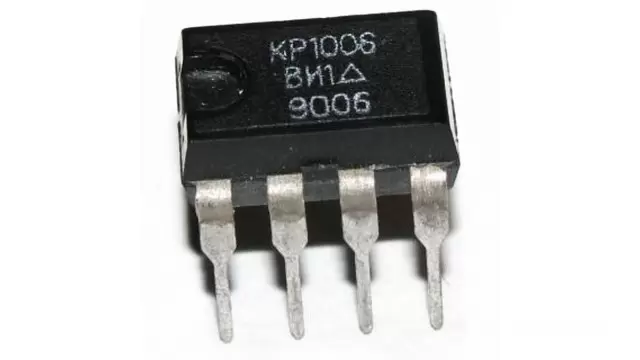

По мере удешевления производства выпуск 555 освоили многие конкуренты. В СССР был разработан полный аналог NE555 — КР1006ВИ1. Стоит отметить одно важное отличие отечественной микросхемы: вход останова R имел приоритет над входом запуска S, тогда как у оригинального NE555 — наоборот. Это различие не было отражено в официальной документации и иногда становилось причиной проблем у радиолюбителей.

Внутреннее устройство и принцип работы NE555

Чтобы понять, почему NE555 столь универсален, нужно разобраться в его внутреннем устройстве.

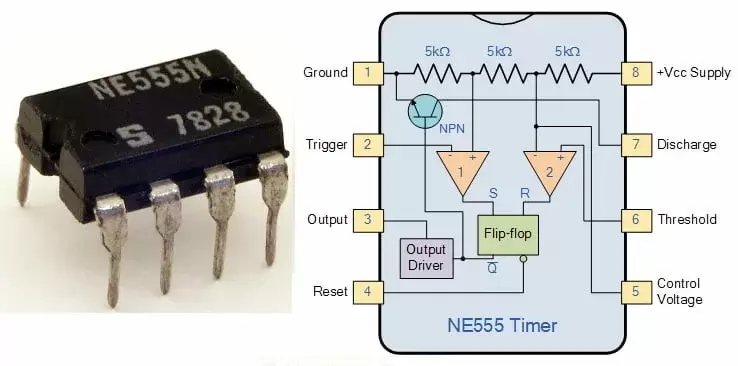

Структурная схема и назначение выводов

Функционально микросхема состоит из нескольких ключевых компонентов:

• Делитель напряжения — формирует два опорных напряжения: 2/3Vcc для верхнего компаратора и 1/3Vcc для нижнего.
• Два прецизионных компаратора — сравнивают входные напряжения с опорными.
• RS-триггер — управляет состоянием микросхемы на основе сигналов от компараторов.
• Выходной каскад — усилитель мощности для увеличения нагрузочной способности.
• Транзисторный ключ — с открытым коллектором для разряда времязадающего конденсатора.

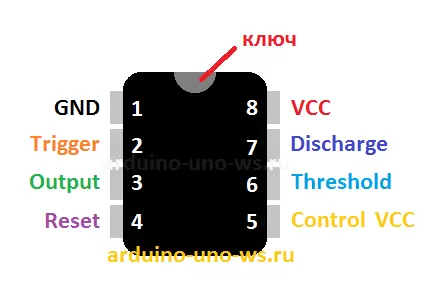

Таблица назначения выводов микросхемы NE555

Основные характеристики

NE555 обладает впечатляющими характеристиками, объясняющими её популярность:

• Широкий диапазон напряжений питания: от 4,5 до 16 В (некоторые версии до 18 В)
• Высокая нагрузочная способность: выходной ток до 200 мА
• Низкое потребление: обычно 3-10 мА
• Высокая стабильность: температурный дрейф всего 0,005%/°C

Создание генератора на основе NE555

Одной из самых популярных областей применения NE555 является создание генератора импульсов (мультивибратора). Такой генератор может использоваться для мигания светодиодов, управления двигателями, генерации звуковых сигналов и многих других задач.

Базовая схема генератора и принцип работы

В автоколебательном режиме (режиме мультивибратора) микросхема генерирует непрерывную последовательность прямоугольных импульсов. Параметры этих импульсов определяются внешними компонентами — резисторами R1, R2 и конденсатором C1.

Принцип работы:

1. При включении питания конденсатор C1 разряжен, на выходе устанавливается высокий уровень.

2. Транзистор разряда закрыт, и конденсатор C1 начинает заряжаться через резисторы R1 и R2.

3. Когда напряжение на C1 достигает 2/3 Vcc, срабатывает верхний компаратор, и выход переключается в низкий уровень.

4. Транзистор разряда открывается, и конденсатор C1 начинает разряжаться через резистор R2.

5. Когда напряжение на C1 падает до 1/3 Vcc, срабатывает нижний компаратор, и цикл повторяется.

Расчёт параметров выходного сигнала

Для настройки генератора под конкретные задачи используются следующие формулы:

• Длительность импульса (высокий уровень): T1 = 0,693 x (R1 + R2) x C1
• Длительность паузы (низкий уровень): T2 = 0,693 x R2 x C1
• Период следования импульсов: T = T1 + T2 = 0,693 x (R1 + 2 x R2) x C1
• Частота: F = 1/T = 1,44 / ((R1 + 2 x R2) x C1)
• Скважность: D = T1/T = (R1 + R2)/(R1 + 2 x R2)

Практическая схема регулируемого генератора

Предлагаемая схема позволяет регулировать как частоту импульсов, так и их скважность.

Список компонентов:

• Микросхема NE555 (или её аналог) — 1 шт.
• Резисторы: R1 = 1 кОм, R2 = 10 кОм (переменный), R3 = 10 кОм (переменный)
• Диоды 1N4148 — 2 шт.
• Конденсаторы: C1 = 1 мкФ (электролитический), C2 = 100 нФ (керамический)
• Светодиод с токоограничивающим резистором 300-500 Ом — 1 шт.

Схема подключения:

`

Vcc (+5-12В)

|

R1 (1кОм)

|

+----+-------> DIS (7)

| |

| R2 (10кОм)

| | потенциометр

| +-------> THR (6)

| | |

+----+--------+-------> TRIG (2)

| | |

C1(1мкФ) D1,D2(1N4148)

| | |

+----+--------+

| |

GND GND

`

Назначение элементов регулировки:

• Резистор R2 — регулировка частоты импульсов
• Резистор R3 — регулировка скважности
• Диоды D1 и D2 — разделение путей заряда и разряда конденсатора C1

Советы по сборке и наладке

1. Стабильность работы: для повышения стабильности работы рекомендуется подключить между выводами 5 и 1 (CTRL и GND) керамический конденсатор ёмкостью 10 нФ.

2. Защита по питанию: разместите керамический конденсатор 100 нФ как можно ближе к выводам питания микросхемы (выводы 1 и 8).

3. Нагрузочная способность: помните, что выходной ток микросхемы ограничен 200 мА. При использовании мощной нагрузки (например, электродвигателя) применяйте дополнительный усилитель на транзисторе.

4. Проверка работы: для начальной настройки используйте светодиод с токоограничивающим резистором — это позволит визуально оценить работу генератора.

Заключение

Легендарный таймер NE555 прошёл проверку временем и остаётся востребованным спустя более чем 50 лет после своего создания. Его простота, надёжность и универсальность делают его идеальным выбором как для начинающих радиолюбителей, так и для опытных инженеров.

Собрать генератор на основе NE555 — это отличный способ познакомиться с этой замечательной микросхемой. Предложенная в статье схема позволяет получить полнофункциональный прибор с регулировкой ключевых параметров выходного сигнала, который может стать полезным инструментом в вашей домашней лаборатории.

Удачи в экспериментах с этой поистине легендарной микросхемой!
