Основы электроники: светодиоды, резисторы, транзисторы, микросхемы и прочее

Всем привет! В этой статье — руководство по основным компонентам электронных схем — светодиоды, резисторы, транзисторы, конденсаторы и микросхемы. Мы рассмотрим основную информацию о том, что они из себя представляют и для чего они нужны.

Введение в электронику

Электроника окружает нас повсюду: от смартфонов до умных домов. Понимание её основ открывает двери в мир DIY-проектов, робототехники и инноваций. В этой статье мы разберём ключевые компоненты — светодиоды, резисторы, транзисторы и микросхемы — и научимся использовать их в своих схемах.

Основные компоненты электроники

1. Резисторы

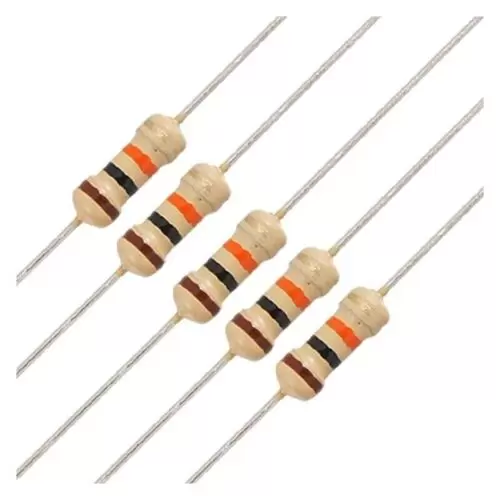

*Постоянные резисторы, здесь на 510 Ом*

Резисторы — компоненты для уменьшения силы тока (Амперы) в цепи. Используются для предохранения чувствительных компонентов (светодиоды) от перегорания из-за большой силы тока, либо для формирования сигнала.

#### Как работают резисторы?

• Подчиняются закону Ома: V = I × R, где V — напряжение, I — ток, R — сопротивление.
• Пример: Если к резистору 100 Ом приложено 5 В, ток составит I = 5 В / 100 Ом = 0.05 А.

#### Типы резисторов:

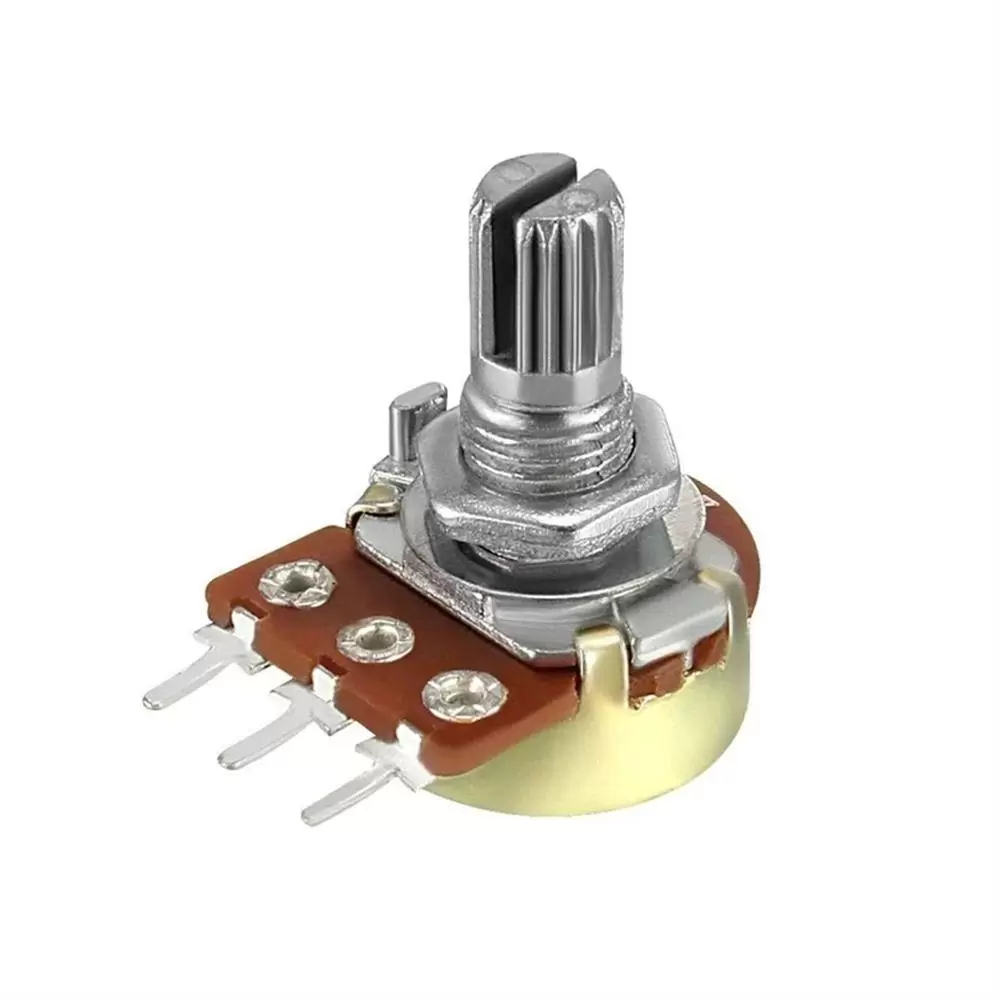

*Переменный резистор — потенциометр, 10 кОм.*

• Постоянные: Фиксированное сопротивление (например, 220 Ом для светодиодов).
• Переменные: Потенциометры, регулирующие громкость или яркость.

#### Цветовая маркировка:

*Совет*: Используйте онлайн-калькуляторы для декодирования цветовых полос.

---

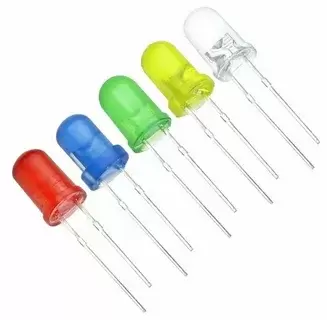

2. Светодиоды (LED): Свет ваших проектов

Светодиоды преобразуют электрическую энергию в свет с высокой эффективностью.

#### Особенности работы:

• Полярность: Анод (+, длинный контакт) и катод (-, короткий контакт). Неправильное подключение сожжет LED.
• Питание: Обычно 1.8–3.3 В в зависимости от цвета. Главное, чтобы не была превышена сила тока (для светодиодов 3V обычно 10-20 мАч, можно ограничить силу тока резистором на 300-500 Ом), напряжение может быть чуть выше (5в например).

#### Расчёт резистора для светодиода:

Для светодиодов обычно используют резисторы на 300-1000 Ом, при напряжении в цепи 5V и питании светодиода 3V. Чем больше сопротивление резистора, тем тусклее будет светиться светодиод.

Формула расчёта сопротивления резистора: R — сопротивление резистора, A — напряжение питания (V), B — необходимое питание для светодиода (V), С — сила тока в цепи (Ah).

*R = (A − B) / C*

#### Применение:

• Индикация — используются небольшие и слабенькие светодиоды, просто чтобы было видно, что он включен. Например, на плате Arduino светодиоды ON, TX и RX — индикационные.
• Освещение — здесь уже используются мощные светодиоды с большим количеством испускаемого света. Например, светодиодные фары для автомобилей и прожекторы.
• LED-матрицы — используются индикационные светодиоды для отображения каких-либо данных. Например, семисегментные индикаторы.

---

3. Транзисторы: Усилители и переключатели

Транзисторы управляют большими токами с помощью малых сигналов.

#### Основные типы:

1. Биполярные (BJT):

- NPN и PNP. Управляются током базы.

- Пример: 2N2222 (NPN) для управления моторами.

2. Полевые (FET):

- Управляются напряжением на затворе (например, MOSFET IRF540).

#### Схема-пример:

`

База → Резистор → Управляющий сигнал

Коллектор → Нагрузка (мотор, светодиод)

Эмиттер → Земля

`

---

4. Микросхемы: Мозги электронных устройств

Интегральные схемы (ИС) содержат тысячи компонентов в миниатюрном корпусе.

#### Популярные типы микросхем:

• Аналоговые: Операционные усилители (LM741), стабилизаторы напряжения (LM7805).
• Цифровые: Логические элементы (AND, OR), микроконтроллеры (Arduino, ESP32).
• Смешанные: Таймер 555 (генерация сигналов).

#### Пример применения таймера 555:

Создание мигающего светодиода:

1. Подключите конденсатор и резисторы для задания частоты.

2. Выход таймера управляет светодиодом.

---

5. Другие компоненты

• Конденсаторы: Накопление энергии, фильтрация помех (электролитические, керамические).
• Диоды: Односторонняя проводимость (выпрямление тока).
• Реле: Электромеханические переключатели для управления высокими напряжениями.

---

Практические советы

1. Паяльник и макетная плата: Начинайте с макетных плат для прототипирования.

2. Мультиметр: Измеряйте напряжение, ток и сопротивление.

3. Безопасность: Отключайте питание при модификации схем.

---

Заключение

Освоив базовые компоненты, вы сможете создавать сложные устройства — от автоматических светильников до роботов. Экспериментируйте, используйте симуляторы (например, Tinkercad), и не бойтесь ошибок!

---

FAQ

Q: Как выбрать резистор для светодиода?

A: Используйте формулу R = (Vист − VLED) / ILED.

Q: Чем MOSFET лучше биполярного транзистора?

A: MOSFET-ы эффективнее в управлении мощными нагрузками и меньше нагреваются.

Q: Где купить компоненты?

A: Интернет-магазины (AliExpress, ChipDip), местные радиорынки.

Удачи в ваших электронных начинаниях!
