Магнитола на Arduino: можно ли сделать автомагнитолу на Arduino?

Всем привет!

В этой статье порассуждаем над проектом автомагнитолы на Arduino. Эта статья не руководство по созданию магнитолы, а просто рассуждение

Компоненты для автомагнитолы на Arduino

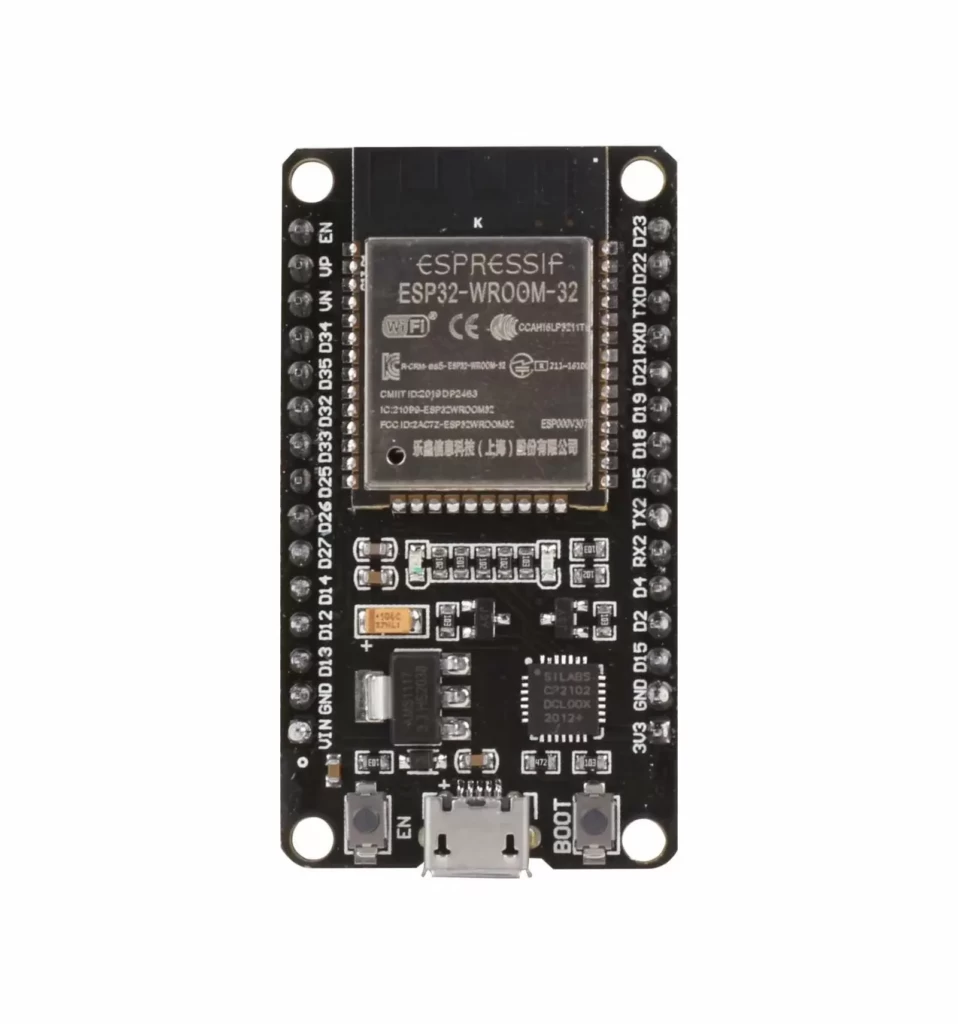

Arduino Uno не подойдёт, так как она слабенькая для этого проекта. Берите ESP32 (например, DevModule). Причины:

• Два ядра: одно под аудио/интерфейс, второе — под фоновые задачи.
• Встроенный Bluetooth A2DP — будет стриминг музыки с телефона без костылей.
• Больше памяти и тактовая выше. На Uno с её скромными ресурсами приличный интерфейс и декодирование аудио не потянешь.

Ядро системы:

1. Контроллер: ESP32.

2. Аудиокодек: VS1053B или его аналоги. DFPlayer Mini — это для простейшего воспроизведения звуков и не очень хорошо управляется. VS1053 тянет нормальные битрейты, Ogg Vorbis, может работать как спектральный анализатор. Подключается по SPI.

3. Усилитель: TDA7419 или аналогичный ЦАП/предусилитель с I2C управлением (тона, громкость, входы). Память: PAM8403 — это для питания пищалок, а не для авто. Нужно что-то с питанием 12V и выходом от 15-20Вт на канал. Ищите автомобильные УМЗЧ, например, на TDA7560.

4. Дисплей: ILI9341 (240x320) или ST7789. Обязательно со SPI. I2C дисплеи для этого проекта — слишком медленно.

5. Управление: Энкодер (например, EC11) с кнопкой. Тактовые кнопки — опционально.

6. Питание: Два понижающих преобразователя (БЕСПЕРЕБОЙНО!).

- Первый: 12V -> 5V 3A (для ESP32, дисплея, кодека).

- Второй: 12V -> 8-12V (для усилителя мощности, в зависимости от его спецификации).

Обязательны защитные диоды на входе и конденсаторные сборки (керамика 100нФ + электролит 470-1000мкФ) на каждой линии питания.

Схемотехника:

• Заземление: Разведите аналоговую и цифровую землю. Соедините в одной точке рядом с разъемом питания.
• Помехи: Питание от прикуривателя — это ад. Ставьте LC-фильтры на входе каждого DC-DC преобразователя.
• Линии данных: I2C — подтяжка 4.7кОм на SDA/SCL. SPI — соблюдайте длину трасс.

Скетч — простой пример

Код построен на прерываниях (энкодер) и неблокирующих таймерах (таймеры на millis() вместо простых delay() ). Используем библиотеки, которые не тормозят ядро.

Важные замечания по сборке и коду

1. Файловая система: Для хранения музыки используйте SD-карту, подключенную к VS1053 (он умеет сам читать файлы). Или организуйте доступ через ESP32, но это сложнее.

2. Источники питания: Не экономьте. Плохое питание — главная причина глюков и фона в аудиотракте.

3. Корпус и охлаждение: Усилитель мощности будет греться. Продумайте теплоотвод (радиатор + кулер).

4. Прошивка: Пишите код модульно. Отдельно — драйвер дисплея, отдельно — драйвер аудио, отдельно — логика интерфейса. А в основных функциях SETUP и LOOP просто запускайте эти функции-модули.

5. OBD-II интеграция: Если решитесь, берите отдельный модуль (например, ELM327) и общайтесь с ним по UART. Не пытайтесь парсить CAN-шину напрямую с ESP32.

Резюме: Проект работоспособный и интересный, но не для начинающих. Требует понимания основ схемотехники, работы с SPI/I2C и написания асинхронного кода. Если сделать всё без косяков — получится система, которая будет даже лучше покупных образцов, плюс можно реализовать почти любые нужные функции.
